Схемы клампирования  в ИБП.

В источниках с импульсно-прямоугольным напряжением  на выходе при работе от аккумуляторных батарей в силовой части инвертора всегда присутствует схема клампирования  (схема фиксации, схема размагничивания).  Назначение данной схемы размагнитить трансформатор и обеспечить  формирование правильной  импульсно-прямоугольной   формы выходного  напряжения ИБП (см  рис.1).    В формируемом выходном напряжении  между прямоугольными импульсами переменного напряжения  должны присутствовать паузы с нулевым напряжением.  Без схемы  клампирования четкого нуля  в паузах получить не возможно, так как при работе трансформатора на реактивную нагрузку  в первичной силовой обмотке трансформатора  создаются паразитные ЭДС,  а также подмагничивание сердечника трансформатора, которые значительно искажают форму выходного напряжения.

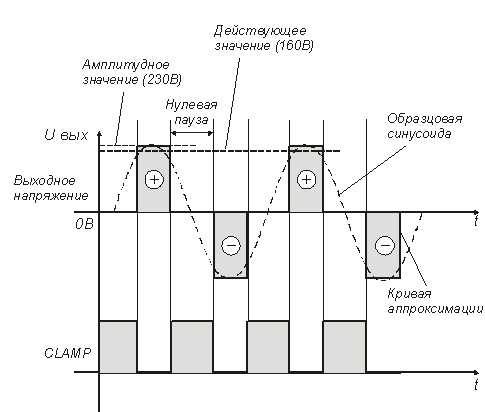

Рис. 1. Импульсно-прямоугольное напряжение на выходе ИБП.

Cхема клампирования может быть реализована на двух схемотехнических решениях:

- с применением дополнительной клампирующей обмотки (см. рис. 2);

- с применением дополнительного шунтирующего низкоомного резистора (см. рис. 3).

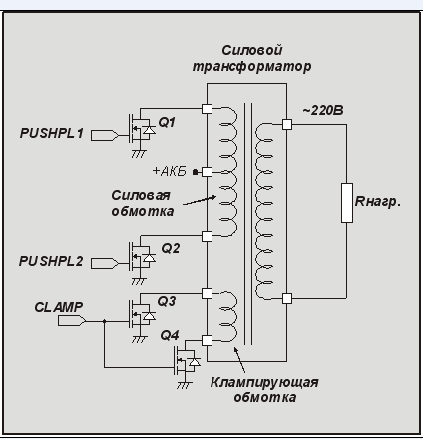

Рис. 2. Схема поключения клампирующей обмотки.

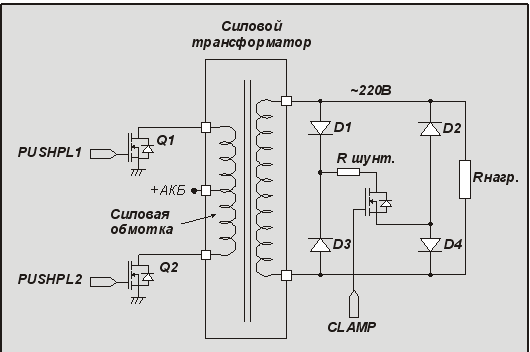

Рис. 3. Схема клампирования  с шунтирующим резистором.

                В обоих вариантах во время нулевой паузы между между импульсами выходного прямоугольного напряжения,  обмотка или резистор   коммутируются на землю с помощью транзисторов.   В результате такого шунтирования все паразитные ЭДС в первичной обмотке будут равны нулю, что будет способствовать  правильному формированию выходного напряжения.   Управление транзисторами коммутирующих дополнительную обмотку или резистор выполняется с управляющих микросхем, микропроцессоров или  ШИМ контроллеров ИБП.  Для управления транзисторами они формируют прямоугольный импульс с частотой 100Гц (CLAMP),  фаза которого совпадает с нулевой паузой выходного переменного напряжения. В результате такого управления паразитные ЭДС каждый полупериод будут сбрасываться на землю.
