Для управления пятиразрядным семисегментным полупроводниковым индикатором (ППИ) в мультиплексном режиме используется микросхема К564ИК2. Типичная схема подключения ППИ к микросхеме К564ИК2 приведена на рис. 1.
Кроме цифр от 0 до 9 микросхема позволяет отобразить еще шесть символов. Она содержит дешифратор двоичного кода, генератор, делитель частоты на 5 с преобразователем и дешифратором.
Для регулировки яркости и блокировки свечения в микросхеме предусмотрен вывод OD. Если на нем имеется напряжение низкого уровня, то сегменты не зажигаются. Генератор предназначен для синхронизации узла, который может работать как с внутренней, так и с внешней синхронизацией. При работе с внутренней синхронизацией к выводам Z и Z подключают RC-цепь, при работе с внешней синхронизацией вывод Z свободен. Выходы YO-Y2 предназначены для управления внешним демультиплексором. При напряжении питания 10В напряжения низкого и высокого уровней равны соответственно 1 и 9В.

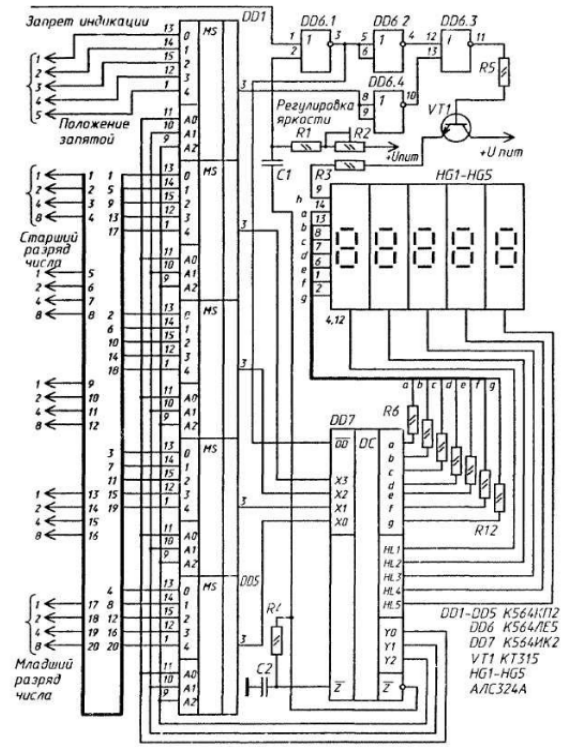

Рис. 1. Пример типичной схемы подключения пятиразрядного семисегментного ППИ к микросхеме К564ИК2.
