Симистор. Фототиристоры и фотосимисторы.





Симистор. Фототиристоры и фотосимисторы.

Симистор.

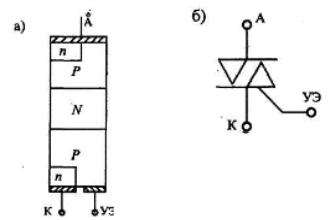

Симистор — это симметричный тиристор, который предназначен для коммутации в цепях переменного тока. Он может использоваться для создания реверсивных выпрямителей или регуляторов переменного тока. Структура симметричного тиристора приведена на рис. 1(а), а его схематическое обозначение на рис. 1(б). Полупроводниковая структура симистора содержит пять слоев полупроводников с различным типом проводимостей и имеет более сложную конфигурацию по сравнению с тиристором.

Как следует из вольт-амперной характеристики симистора, прибор включается в любом направлении при подаче на управляющий электрод УЭ положительного импульса управления. Требования к импульсу управления такие же, как и для тиристора. Основные характеристики симистора и система его обозначений такие же, как и для тиристора. Симистор можно заменить двумя встречно-параллельно включенными тиристорами с общим электродом управления. Так, например, симистор КУ208Г может коммутировать переменный ток до 10 А при напряжении до 400 В. Отпирающий ток в цепи управления не превышает 0,2 А, а время включения — не более 10 мкс.

Рис. 1.

Фототиристоры и фотосимисторы

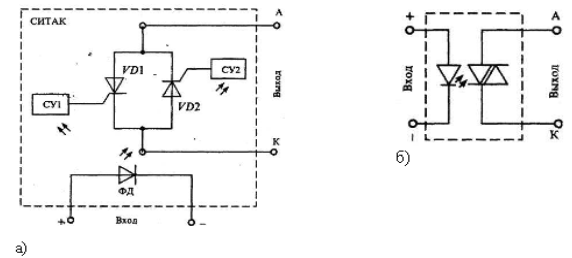

Фототиристоры и фотосимисторы — это тиристоры и симисторы с фотоэлектронным управлением, в которых управляющий электрод заменен инфракрасным светодиодом и фотоприемником со схемой управления. Основным достоинством таких приборов является гальваническая развязка цепи управления от силовой цепи. В качестве примера рассмотрим устройство фотосимистора, выпускаемого фирмой «Сименс» под названием СИТАК. Структурная схема прибора СИТАК приведена на рис. 2(а), а его условное схематическое изображение — на рис. 2(б).

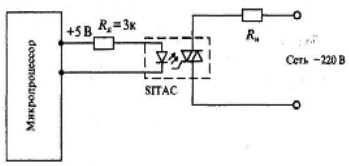

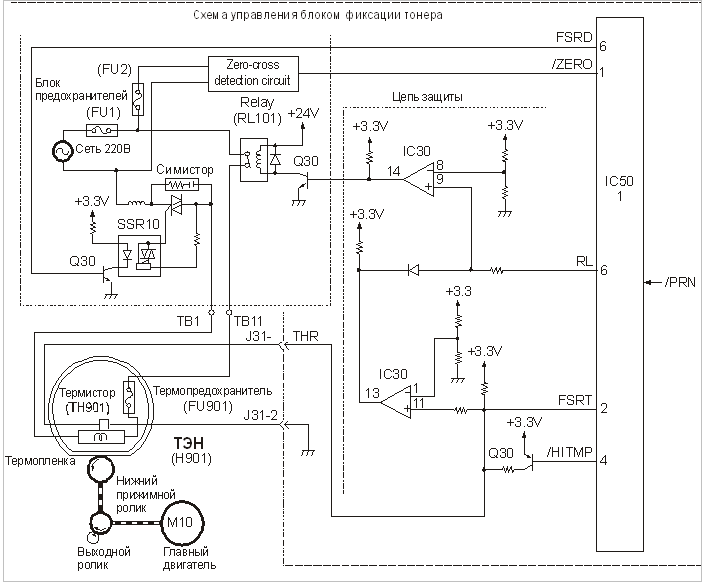

Такой прибор потребляет по входу управления светодиодом ток около 1,5 мА и коммутирует в выходной цепи переменный ток 0,3 А при напряжении до 600 В. Такие приборы находят широкое применение в качестве ключей переменного тока с изолированным управлением. Они также могут использоваться при управлении более мощными тиристорами или симисторами, обеспечивая при этом гальваническую развязку цепей управления. Малое потребление цепи управления позволяет включать СИТАК к выходу микропроцессоров и микроконтроллеров. В качестве примера на рис. 3 приведено подключение прибора СИТАК к микропроцессору для регулирования тока в нагрузке, подключенной к сети переменного напряжения 220 В при максимальной мощности до 66 Вт.  На рис. 4 приведен пример практического использования симистора и фотосимистора в блоке фиксации изображения лазерного принтера.



Рис. 2.

Рис. 3.



Рис. 4.
