Тефлоновый вал. Термопленка.
Конструкция узела фиксации (фьюзера) в различных принтерах может быть разной, в принтерах с небольшой производительности в основном применяют в качестве нагревательного элемента ТЭН и термопленку, а в принтерах с повышенным ресурсом и производительностью лампу накаливания и тефлоновый вал. Питание нагревательных элементов, ТЭНа или лампы во всех случаях осуществляется входным сетевым переменным 220В.

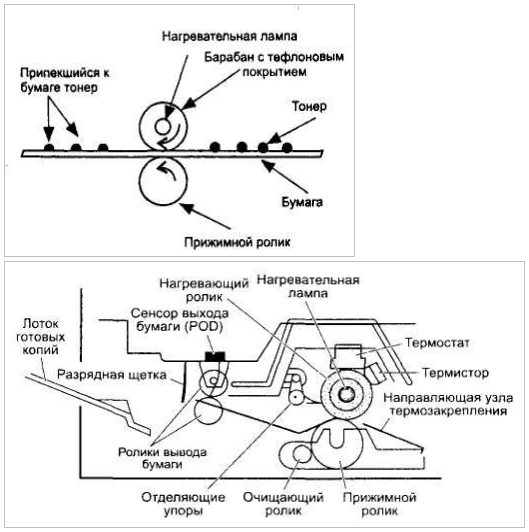

Тефлоновый вал (рис. 1) представляет собой полый цилиндр из специального материала – тефлона. Это термически устойчивый компонент (политетрафторэтилен), который является очень стойким химическим покрытием. У всего, конечно, есть свои пределы, но здесь они далеки от фактически достигаемых. Разрушение тефлонового покрытия начинается лишь при температуре выше 350 градусов Цельсия, что маловероятно как в быту, так и в технологиях печати. Тефлоновое покрытие надёжно и долговечно. Это его качество также используется при решении задач в области технологий лазерной печати. Внутри этого пустого цилиндра устанавливается лампа. Её мощное свечение вызывает нагрев окружающих элементов, в том числе тефлонового вала. Температурный датчик, позволяет поддерживать температуру вала постоянной, а при достижении пиковых показателей он отключает лампу нагрева и тем самым спасает её от выхода из строя.
У данного способа фиксации есть небольшой минус – со временем он загрязняется. Чтобы избежать налипания тонера на тефлон, производители добавили в схему очищающий ролик. Его правильное название «фетровый вал». Он пропитан специальной жидкостью, слегка смазывающей тефлон. Сам он также выполняет функцию полотенца, то есть забирает грязь, тонер и бумажную пыль. Тем самым обеспечивается выход чистых распечаток и предотвращения перегрева лампы, установленной внутри тефлонового барабана.
Очищающих роликов может быть и два. Один очищает прижимной резиновый валик, второй следит за чистотой тефлона. Таким образом обеспечивается чистота распечаток и долгий срок службы печи. Фетр меняется либо исходя из пробега аппарата, либо по визуальному определению технического состояния. Если приятно-белый цвет стал черным, то менять надо было еще несколько тысяч страниц назад. Фетр стоит очень дешево, и поменять его могут в любом сервисном центре.
Рис. 1.
Вторым вариантом термического закрепления тонерного рисунка является использование термопленки. Это специальный, устойчивый к температуре материал. Она изготовлена из прочной термостойкой пластмассы и имеет форму цилиндра, очень эластична и применяется почти во всех малопроизводительных лазерных принтерах, копирах и многофункциональных устройствах. Воплощает в себе более дешевый вариант, и считается менее надежным способом закрепления. Поэтому встречаются термопленки там, где нагрузки на оборудование не будут очень велики. Сама термопленка выглядит серой и непривлекательной. С виду это какой-то темный целлофан. Некоторые достаточно производительные машины, оснащены именно этим способом закрепления изображения, но конечно, термопленки там имеют свои особенности – они рассчитаны на такие объемы и нагрузки, и это напрямую отражается в их толщине – в термоустойчивости.

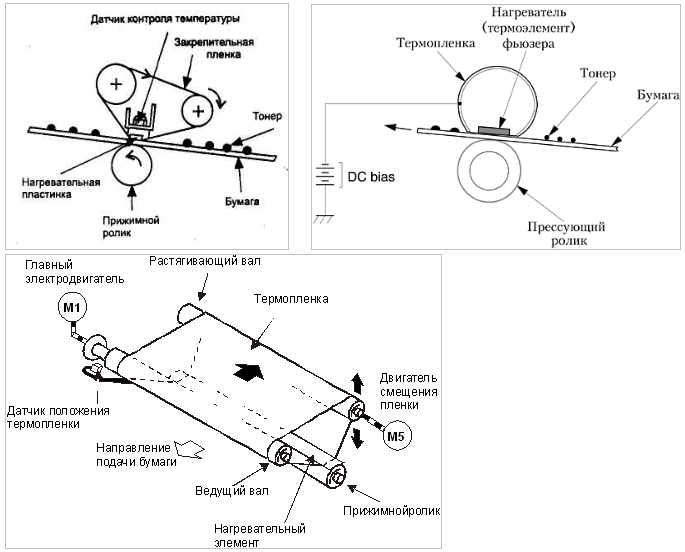

Такая конструкция состоит не только из термопленки (рис. 2). Источником тепла здесь служит нагревательный термоэлемент. А пленка служит всего лишь прокладкой между его высокотемпературной площадкой и бумагой.
Рис. 2.
Естественно, что для прохождения бумаги нам опять-таки необходимо, чтобы термопленка вращалась. Эта проблема была решена достаточно простым способом. У Hewlett-Packard пленки имеют специальное усилительное кольцо, на которое и приходится мягкий привод от общего такта работы принтера. У Canon, напротив, сама термопленка имеет зубчатый венец. Конечно, подача крутящего момента осуществляется очень плавно и с мягких (резиновых) шестеренок. В противном случае жесткое сцепление не позволило бы долго работать такому механизму фиксации.
При работе с такой оргтехникой надо действовать осторожно (и при работе, и при ремонте). Очищающих валов, как в первом случае, здесь нет. Система самодостаточна и не требует вмешательства в виде замены каких-либо валов в соответствии с пробегом. Нагревательный термоэлемент, или как его называют сервисные инженеры – тэн (Трубчатый Электро-Нагреватель).
Не всегда в выходе из строя термоэлемента или нарушении целостности термопленки виноват возраст. Зачастую – это скрепки или попытки вытащить застрявший лист бумаги с помощью острых предметов: ножниц, линейки. Не каждый знает, что термопленка очень чувствительна, и не прощает таких выходок, разрываясь на части. Определить, что термопленка порвалась, несложно. Несвойственный печатному устройству хруст сразу привлечет внимание. На распечатках это тоже видно. В местах, где нет термопленки, изображение будет смазано, плохо пропечено или может вовсе отсутствовать. Это происходит потому, что на месте, где нет термоизолирующего материала, бумага с тонером трется о термоэлемент, и тонерная крошка прилипает к нагретому элементу. В результате графика получается нечеткой, а термоэлемент ожидает участь терпмопленки.
Для вращения мягкой и термостойкой материи необходима смазка, устойчивая к температуре и трению. Наиболее надежными и неприхотливыми считались Fuser Oil Canon S-200type, они держат температуру до 200-210 градусов. Очень хорошие отзывы были и о HTG50T (по заявлению фирм, продающих ее, температура до 250 градусов ей под силу). Следует заметить, что оригинальные термопленки и термосмазки, по официальным заявлениям производителей, в Россию не поставляются. Поэтому продаются два варианта пленок: производства России и Прибалтики. Вендоры завозят запчасти целиком, или, как говорят, узлами. С одной стороны, это намного дороже, чем обычная замена термопленки, с другой – надежнее. Меняя печку целиком, вы избегаете ряда проблем. При неправильной установке термпленки она может съехать, смяться, порваться, затормаживать или проскальзывать при некачественной смазке. Эти проблемы часто появляются у новичков, решивших сэкономить на ремонте. Если Вы заменили термопленку, то пленку надо аккуратно и равномерно смазать изнутри. Для проверки когда печка собрана, но еще не установлена в принтер необходимо вручную прокрутить шестерню резинового вала. Пленка должна крутится без проскальзывания, синхронно с вращением резинового вала. Если этого нет – или не та смазка, или не та пленка, или не то количество смазки, или она попала на внешнюю поверхность термопленки/резинового вала (или очень слабый прижим). Смазку на поверхности заметить легко – если она есть, протирайте растворителем, а потом – изопропиловым спиртом (можно бензином для зажигалок - в нем нет масла).
Полностью высохшие поверхности (визуально) тем не менее могут проскальзывать, а вот через час-другой – начинают крутить нормально (бумага должна идти легко и приятно).
