Технологическое оборудование для процесса заправки картриджей.

Технологическое оборудование для процесса заправки картриджей.

Для качественного выполнения процесса заправки картриджей необходимо иметь соответствующее технологическое оборудование, например, необходима «Рабочая станция очистки картриджей SCC» (Cartridge Cleaning WorkStation™ ). Эта рабочая станция (рис. 1) имеет замкнутый цикл работы, она оборудованная двумя фильтрами патронного типа (стандартные фильтры) и одним НЕРА фильтром. Для работы станции необходима однофазная сеть переменного тока (4,4 кВт.), напряжение сети 220 и подводка сжатого воздуха (для работы станции необходима подача сжатого воздуха в объеме 0,054 м3 в минуту при давлении 6,8 атм.).

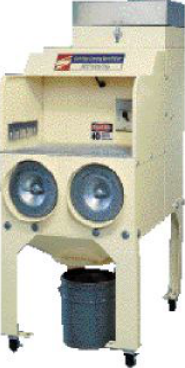

Рис. 1. Рабочая станция очистки картриджей SCC.

Основные характеристики и особенности рабочей станции:

  • габариты 1,6 х 1,2 х 0,73 м;

  • эффективность фильтрации 99,997% для частиц размера 0,3 мкм;

  • ресурс верхнего фильтра тонкой очистки 4000 часов.

Последовательные методы очистки:

  • прямой сброс тяжелых фракций тонера в приемник отходов;

  • очистка воздуха с помощью двух патронных фильтров от частиц размеров более 5 мкм;

  • окончательная очистка воздуха на фильтре тонкой очистки, 0,3 мкм;

  • встроенная система очистки стандартных фильтров.

Имеется индикатор уровня загрязнения фильтров. Мощность встроенных двигателей – до 1000 куб.м./час. Компрессор воздушный 100 л обеспечивает достаточную мощность для производимых работ. К сожалению, компрессоры с меньшим объемом очень быстро перестают справляться со стандартным объемом работ и, кроме того, производят намного больше шума. Параметры вытяжки, заявленные производителем, полностью соответствуют ее рабочим характеристикам. Ножки станции снабжены колесиками для облегчения перемещения станции по производственному помещению.

Стандартные фильтры (рис. 2) предназначены для предварительной грубой очистки воздуха от частиц размером до 0,5 мкм с эффективностью 99,99%.

Окончательная очистка воздушного потока производится на HEPA фильтре (рис. 2), обеспечивающим задержание частиц до 0,3 мкм с эффективностью 99,997%. Уровень шума при установленных фильтрах не более 72,5 ДБ.

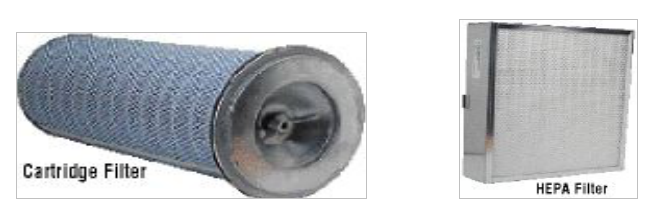

Рис. 2. Стандартный фильтр и фильтр HEPA



Рис. 3. Промышленный специализированный пылесос ATRIX HCTV

Промышленный специализированный пылесос (рис. 3) обеспечивает нормальную эффективную работу с средним размером частиц тонера 6 мкм, и обеспечивает удаление значительных объемов тонера (эти два параметра накладывают свои ограничения на выбор). Рекомендуют использовать промышленный специализированный пылесос ATRIXHCTV поскольку он разработан именно для этих задач.

Для снятия электростатического потенциала с рабочих поверхностей картриджей и их компонентов применяют ионизатор сжатого воздуха (рис. 4). Данное оборудование не является необходимым в процессе заправки или восстановления картриджей. Ионизатор позволяет улучшить качество конечного изделия и сократить временные затраты на производство единицы продукции.

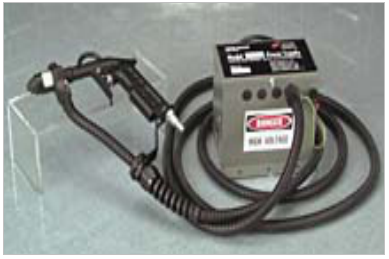

Рис. 4. Ионизатор сжатого воздуха
