Устройства GDDR5, GDDR5X и GDDR6 обеспечивают 32-битный интерфейс передачи данных для контроллера памяти, но в их внутренней архитектуре имеются значительные различия.

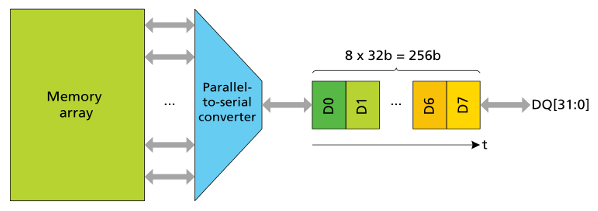

GDDR5 SGRAM использует внутреннюю предварительную выборку 8n, как показано на рис. 1 ниже. 8n относится к внутренней шине данных, которая в 8 раз шире, чем интерфейс ввода-вывода устройства (8n — 8х16 или 8х32). Каждый доступ для записи или чтения составляет 256 бит или 32 байта в ширину. Параллельно-последовательный verter переводит каждый 256-битный пакет данных в восемь 32-битных слов данных, и передает их последовательно по 32-битной шине данных. При этой предварительной выборке 8n внутреннее время цикла массива 1ns равно скорости передачи данных 8 Гбит/с при ввода-выводе. Длительность одного слова данных со скоростью 8 Гбит/с составляет 125ps или 1/8 цикла массива по времени.
Рис. 1.
GDDR5X. В памяти GDDR5X, удвоили предварительную выборку массива (16n вместо 8n). Этот подход прост и успешно реализован в разработке основ потокового стандарта DDR DRAM. Это позволило производителям DRAM сбалансировать конструктивные ограничения, установленные на время цикла массива, с постоянно растущим спросом на более высокие скорости передачи данных.

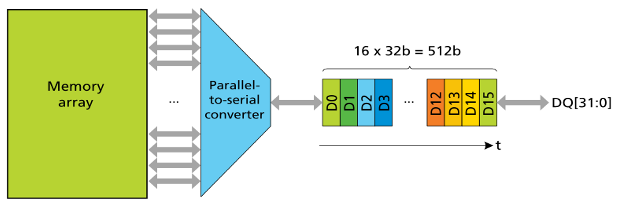

GDDR5X использует внутреннюю 16n предварительную выборку, как показано на рис. 2. Внутренняя шина данных в 16 раз шире, чем интерфейс ввода-вывода устройства. Каждая память для записи или чтения имеет доступ - 512 бит или 64 байта. Преобразователь с параллельным соединением преобразует каждый 512-разрядный пакет данных в шестнадцать 32-битных слов данных, которые последовательно передаются по 32-битной шине данных. При этой предварительной выборке 16n одно и то же время цикла внутреннего массива 1ns равно скорости передачи данных 16 Гбит/с на входе/выходе. Длительность одного слова данных со скоростью 16 Гбит/с составляет 62,5ps, или 1/16 из времени цикла массива.
Рис. 2.

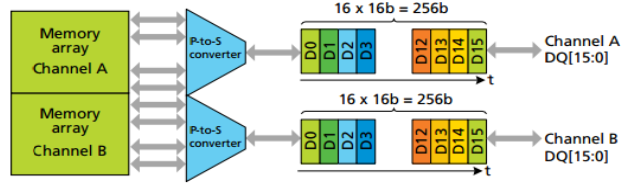

GDDR6 поддерживает одну и ту же 16n предварительную выборку GDDR5X, но логически разбивает 32-битный интерфейс данных на два 16-битных канала A и B, как показано на рис. 3. Эти два канала полностью независимы друг от друга. Для каждого канала запись или чтение доступ к памяти - 256 бит или 32 байта. Преобразователь с параллельным последовательным преобразованием преобразует каждый 256-битный пакет данных в шестнадцать 16-битных слов данных, которые передаются последовательно по 16-разрядной шине данных (из-за этой 16n предварительной выборки с GDDR6, то же время цикла внутреннего массива 1ns равно скорость передачи данных 16 Гбит/с). Двухканальный режим работы GDDR6 позволяет разработчикам контроллеров, знакомым с GDDR5 рассматривать одно устройство GDDR6 просто как два устройства GDDR5. В этом случае каждый 16-битный канал обеспечивает такую же 32-байтную доступность, как и одно 32-разрядное устройство GDDR5.
Рис. 3.

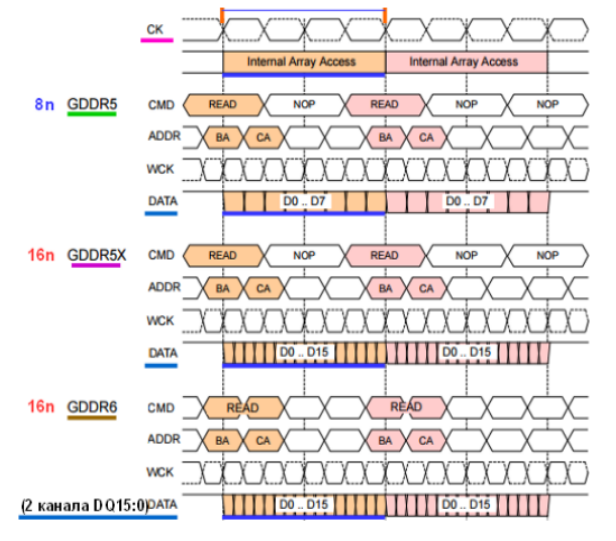

На рис. 4 показана предварительная выборка массива памяти в виде временных диаграмм. Два режима чтения доступны: GDDR5 8n (n=32), GDDR5X 16n (n=32), GDDR6 16n (n=16 и 16).
Рис. 4
