На системной плате Gigabyte GA-P55-UD6 был использован 6-фазный PWM-контроллер Intersil ISL6336A который может динамически отслеживать текущую загрузку процессора (ток, потребляемый процессором) и в зависимости от этого активировать необходимое число фаз питания (PWM-каналов). Функциональная блок-схема 6-фазного PWM-контроллера Intersil ISL6336A приведенная на рис. 1, описание контактов ISL6336A – на рис. 2, а типовая схема использования 6-фазного PWM-контроллера Intersil ISL6336A показана на рис. 3.
Например, когда процессор загружен несильно, а значит, потребляемый им ток невелик, вполне можно обойтись и одной фазой питания, а потребность в шести фазах возникает только при сильной загрузке процессора, когда потребляемый им ток достигает максимального значения. Динамическое переключение числа фаз питания в регуляторе напряжения производится с целью оптимизации его КПД или энергоэффективности. Дело в том, что любой регулятор напряжения сам потребляет часть преобразуемой им электроэнергии, которая выделяется в виде тепла.
Более современный PWM-контроллер ISL6367 (микросхема PWM-контроллера ISL6367 показана на рис. 4) осуществляет идентификацию и обмен информацией с ЦП средствами последовательного интерфейса SerialVID (Serial Voltage Identification).

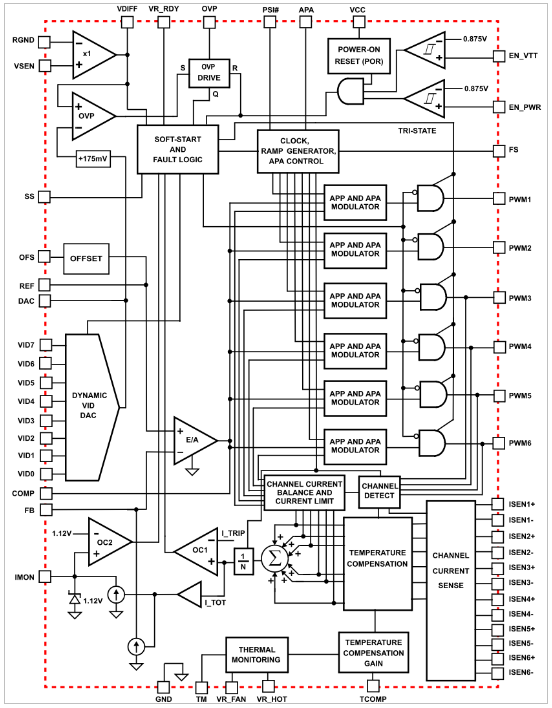

Рис. 1. Функциональная блок-схема 6-фазного PWM-контроллера Intersil ISL6336A (VID0-VID7).

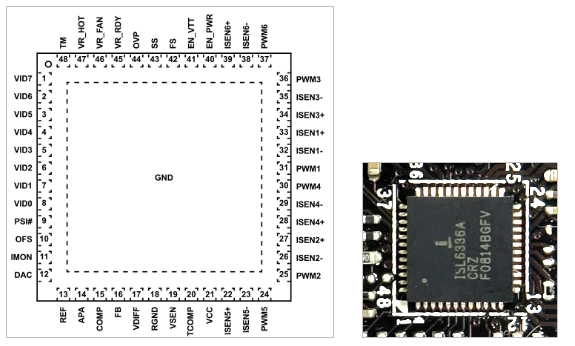

Рис. 2. Контакты 6-фазного PWM-контроллер Intersil ISL6336A

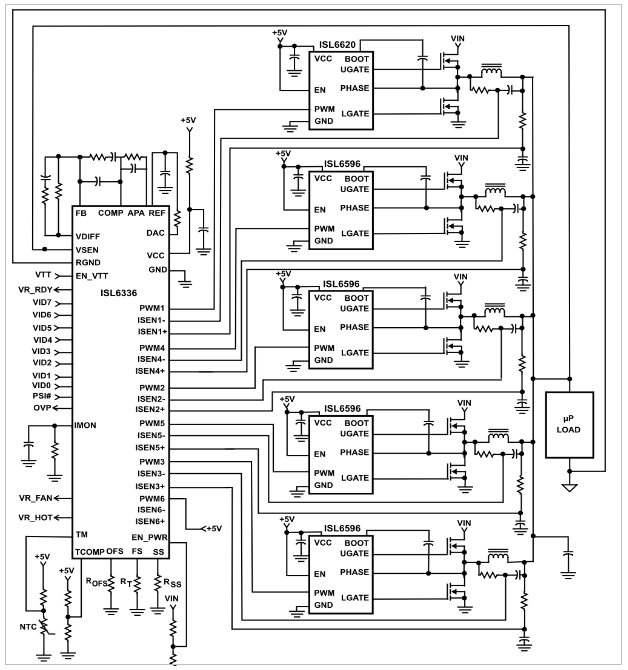

Рис. 3. Типовая схема использования 6-фазного PWM-контроллера Intersil ISL6336A

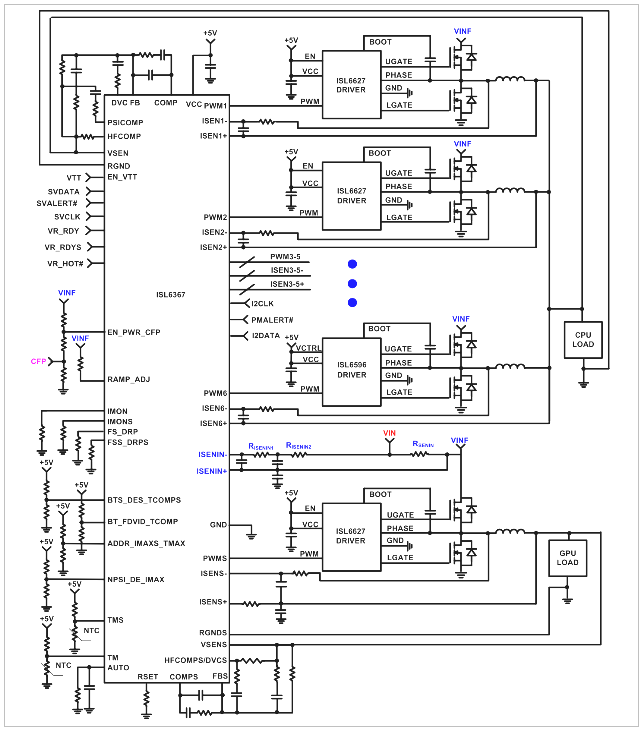

Рис. 4. Микросхема PWM- контроллер ISL6367 (6 каналов, последовательный интерфейс SerialVID).
