TPS65083х являются однокристальным решением Power Management IC (PMIC), разработаны специально для новейших процессоров Intel предназначенных для планшетных ПК, ультрабуков и ноутбуков (рис. 1-3).

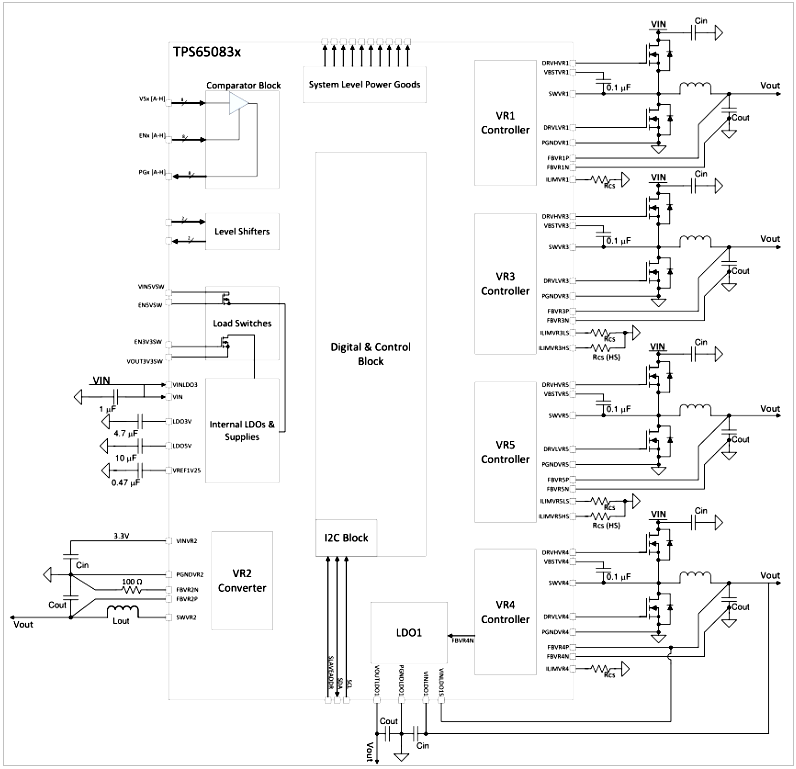

Рис. 1.
Таблица 1
|
TPS650830 |
|
|
Regulated Outputs (#) |
8 |
|
Processor Name |
Multiple Processor and FPGA |
|
Vin (Min) (V) |
05.04.19 |
|
Vin (Max) (V) |
24 |
|
Step-Down DC/DC Controller |
4 |
|
LDO |
3 |
|
Step-Down DC/DC Converter |
1 |
|
Rating |
Catalog |
|
Operating Temperature Range (C) |
-40 to 85 |
|
Pin/Package |
159NFBGA |
|
Approx. Price (US$) |
3.25 | 1ku |

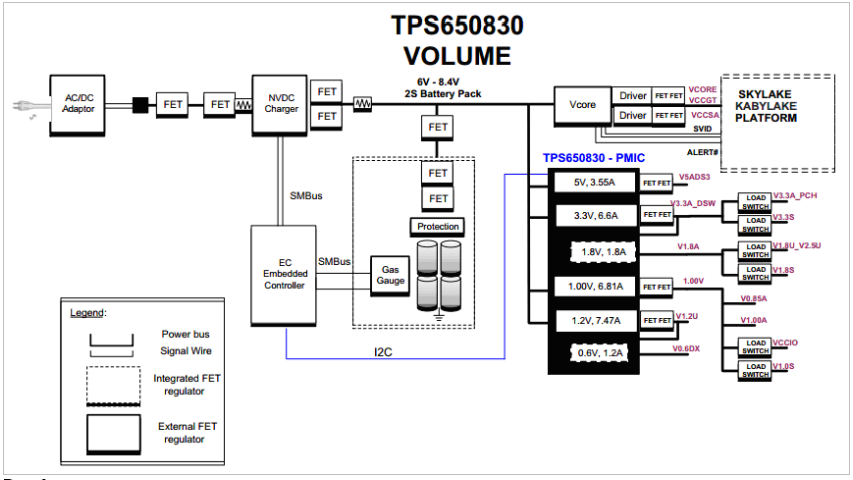

Рис. 2.

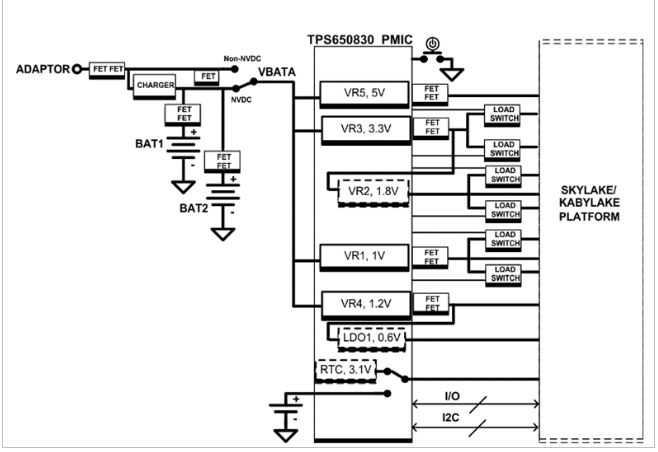

Рис. 3.

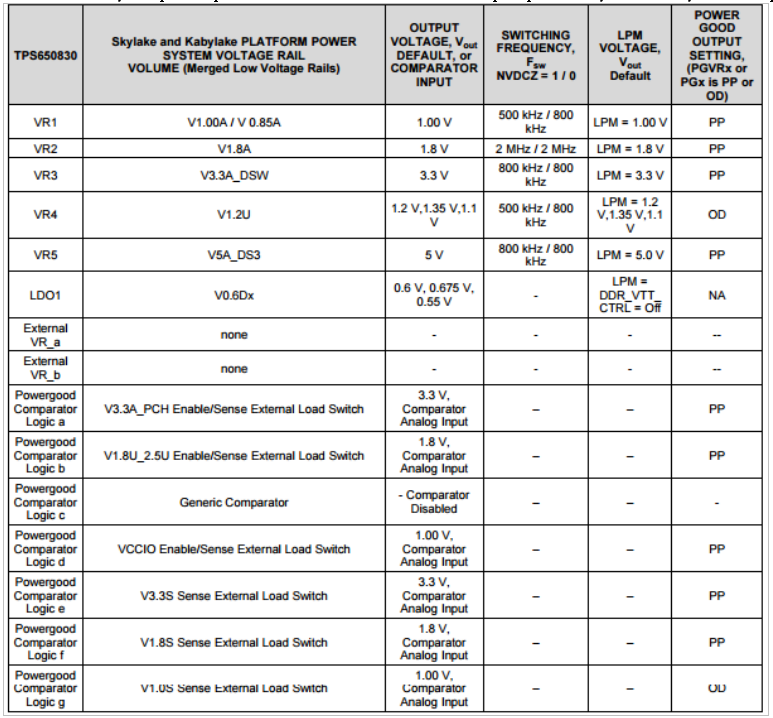

Таблица 2. Регуляторы напряжения и логика PowerGood компаратора для Skylake и Kabylake платформ.
