Интерфейсы SATA Express и M.2 предназначены для подключения через интерфейс PCI Express скоростных накопителей, для которых производительность SATA уже недостаточна. Однако архитектура этих интерфейсов заметно различается. В версии спецификации SATA 3.2. развитие SATA предполагает, что SSD для настольных систем сохранят своё привычное исполнение, но будут подключаться по специальному интерфейсу SATA Express, который введёт в обращение новый тип разъёмов и кабелей. При этом SATA Express (см. рис. 1) объединяет два интерфейса SATA 6 Гбит/с (они нужны для обратной совместимости со старыми накопителями) и несколько линий PCI Express. Порты SATA Express первого поколения, которые уже присутствовали на материнских платах на базе набора логики Intel Z97, предполагают использование двух линий PCI Express второго поколения, что означает рост пиковой пропускной способности современной реализации SATA Express до 1 Гбайт/с. Второй, предусмотренный спецификацией вариант подключения накопителей по шине PCI Express – это специализированные слоты M.2 (также известные как NGFF), ориентированные в первую очередь на мобильные применения. Такие слоты, имеют сравнительно небольшой размер, и потому идеально подходят для тонких и ультратонких ноутбуков, объединяют один интерфейс SATA 6 Гбит/с и несколько линий PCI Express.
В первом варианте, который нашел массовое распространение на системных платах компьютеров, основанных на интеловских наборах логики девятого поколения, опять-таки, используется две линии PCI Express 2.0. Иными словами - слоты M.2 можно рассматривать как простое мобильное переложение интерфейса SATA Express.
Рис. 1
SATA Express конструктивно представляет собой два стандартных порта SATA 3.0 и дополнительный четырехконтактный коннектор — все это объединено в один разъем. Он предназначен для накопителей, применяемых в обычных ПК, к нему могут быть подключены соответственно либо два SATA-накопителя, либо один скоростной SSD с интерфейсом PCI Express x2. Стоит напомнить, что порт SATA имеет 7 контактов, а для работы одного канала PCI Express требуется 9 контактов. Отсюда возникла необходимость в дополнительном четырехконтактном коннекторе — двум линиям PCI Express нужно 18 контактов, и именно столько обеспечивает разъем SATA Express: 7+7+4. Естественно, что для использования PCI Express x2 требуется специальный кабель. А вот линий питания в интерфейсе PCI Express не предусмотрено. Пропускная способность PCI Express x2 составляет 16 Гбит/с — это больше суммарной производительности двух каналов SATA 3.0 (12 Гбит/с) и с лихвой хватает даже самым современным и быстрым SSD.
Другое дело M.2, если SATA Express был ориентирован на настольные ПК и позволяет подключать традиционные SSD и жесткие диски, то M.2 предназначен для применения в мобильных устройствах, таких как ноутбуки и планшеты, вместе с накопителями, выполненными в виде платы расширения и вставляемыми непосредственно в разъем. Так же как и SATA Express, интерфейс М.2 обеспечивает обратную совместимость с SATA, но так как больше одного устройства одновременно к нему подключить нельзя физически, предусмотрен только один канал SATA 3.0. Зато это дало возможность реализовать большее количество линий PCI Express — в распоряжении М.2-устройств (четыре таких канала с суммарной пропускной способностью 32 Гбит/с). Интерфейс обеспечивает и питание подключаемой платы расширения, которая, кстати, совсем не обязательно должна быть накопителем — М.2 позволяет подключать Wi-Fi- и Bluetooth-контроллеры, GPS-модули, NFC и другие типы устройств. Стоит отметить также, что, помимо SATA 3.0 и PCI Express x4, интерфейс M.2 обеспечивает работу и USB 3.0, так что реализовать перечисленные выше устройства в формате платы расширения M.2 совсем несложно.
Новые чипсеты позволяют использовать физические контактные линии в различных конфигурациях и, в зависимости от типа подключенного устройства, коммутировать их на порты SATA, PCI Express или USB. Обновленная версия Intel Rapid Storage Technology отвечает за работу SSD, включая высокоскоростные, гарантирует работу штатных и специализированных функций, в том числе в составе RAID-массивов. Кроме того, чипсет Z97 обеспечивает, например, совместимость с процессорами следующего поколения (Haswell Refresh) без обновления BIOS материнской платы.

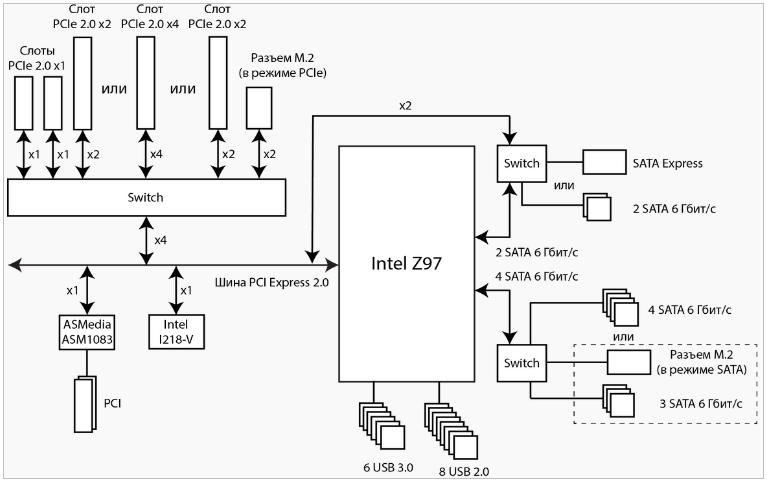

Чипсет Z97 (рис. 1) позволяет использовать физические контактные линии в различных конфигурациях и, в зависимости от типа подключенного устройства, коммутировать их на порты SATA, PCI Express или USB. Обновленная версия Intel Rapid Storage Technology отвечает за работу SSD, включая высокоскоростные, гарантирует работу штатных и специализированных функций, в том числе в составе RAID-массивов. Кроме того, чипсет Z97 обеспечивает совместимость с процессорами следующего поколения (Haswell Refresh) без обновления BIOS материнской платы.
