MOSFET-драйверы ADP3121 и ADP3418.

MOSFET-драйверы ADP3121 и ADP3418.

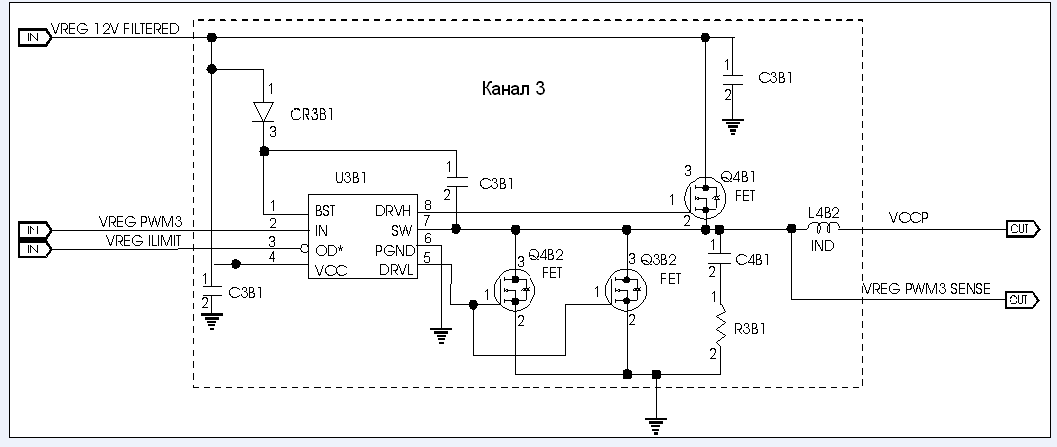

Каждый из каналов источника питания процессора (рис. 1) представляет собой полумост, управляемый драйвером ADP3418. В полумостовой схеме, в отличие от классической схемы с ключом и нулевым диодом, падение напряжения на канале МДП-транзистора значительно меньше, чем на переходе нулевого диода. На транзисторе рассеивается меньшая мощ­ность, чем на диоде,  но усложняется управление ключами преобразователя, так как могут появить­ся сквозные токи. Все эти проблемы отпадают при использовании интегрального драйвера управления полумостом.

                Сигналы управления каналами с вы­ходов PWM ШИМ-контроллера подаются на входы IN драйве­ров ADP3418.  Высокий уровень этого сигнала с вы­ходов PWM соответствует открытому верхнему транзистору полумоста,  а низ­кий - открытому нижнему. Число рабочих каналов определяется ШИМ-контроллером  в момент запуска сканированием выходов PWM (например, ШИМ-контроллер ADP3163, если у него заземлен вывод PWM4, то контроллер  работает в 3-канальном режиме, а  если же заземлены оба вывода PWM3 и PWM4, то в 2-канальном режиме и т. д.).

Рис. 1.

В случае выхода из строя одного из каналов источника питания мож­но заменить его другим  каналом, для этого необходимо заземлить вывод PWM неисправного, и подать сигнал с вы­хода PWM на вход исправного канала, а также подвести от него обратную связь к выводу SW контроллера, при таком  режиме работы ток каждого канала, а также частота работы контроллера из-за его внутренних особенностей  воз­растают (такой режим возможен, если про­цессор потребляет ток не более 50 А, с тактовой частотой до 2 ГГц). С выхода каждого полумоста сигнал подается через резисторы, служащие  для распределения тока по каналам,   на соот­ветствующий каналу вход контроллера  -  SW.

Для увеличения тока канала необходимо увеличить сопротивление соответствующего резистора. Замена перемычки (0 Ом) на резистор 500 Ом  значительно увеличит ток канала, и, таким образом, можно регулировать ток канала, что приходится иногда делать при слишком сильном разогреве одного из каналов.

                Источник электропитания процессоров должен иметь строго регламентированное значение выходного сопротивления. При повышении тока потребления, чтобы снизить рассеиваемую мощнос­ть следует незначительно уменьшать напряжение питания пропорционально току. Иначе процессор будет работать в экстремальных условиях при повышенной температуре, а это значительно сократит время его безотказной работы или приведет к его отказу.
