Процессы, происходящие при копировании. Основные блоки, узлы и элементы ЦКА.

Процессы, происходящие при копировании. Основные блоки, узлы и элементы ЦКА.

Появление цифровых копировальных аппаратов (ЦКА) потребовало от пользователей иного, более современного и твoрческого подхода к самому процессу копирования. При аналоговом копировании утверждение, что копия не может быть лучше оригинала, казалось вполне нормальным, а с появлением цифровых технологий копирования, копия, полученная на ЦКА, будет лучше оригинала. Это главное преимущество, которое предоставляет своим заказчикам новая цифровая техника вместе с обученным оператором. Но для эффективной работы с новой сложной копировальной техникой операторы и эксплуатационный персонал должны были иметь соответствующую квалификацию и пройти обучение на профессиональных курсах. Цветные копировальные аппараты, по сути, являются цифровыми аппарат. Разница между изготовлением черно-белой и цветной копии такая же, как и при печати черно-белой и цветной лазерной печати. Аналогия здесь прямая.

На практике имеется большое разнообразие процессов переноса изображения на светочуствительный барабан (СБ). Для этого, например, используют один или два лазера, светодиодные матрицы, термопечатающие головки и т. п. На рис.1 показаны на примере типового цифрового ЦКА процессы, происходящие при копировании и приведены основные блоки, узлы и элементы ЦКА:

- Светоэлектрический преобразователь с помощью датчика превращает отраженный от оригинала свет лампы в соответствующий электрический сигнал.

- Блок обработки изображения превращает электрический сигнал от датчика в 8-разрядный цифровой сигнал изображения, который после обработки подается в блок памяти.

- Блок памяти объемом в 8 Мбайт обеспечивает хранение в цифровом виде до 100 листов формата А4.

- Блок обработки изображения для управления лазером содержит ЦАП, который необходим для преобразования цифрового сигнала изображения в одноканальный аналоговый сигнал управления яркостью свечения лазера.

- Лазерный луч сканирует поверхность СБ, формируя на барабане скрытое электростатическое изображение оригинала (экспозиция лазера)

- Светочувствительный барабан (СБ) представляет собой алюминиевый цилиндр, покрытый двухслойным светочувствительным полупроводниковым материалом и служащий для промежуточного хранения изображения оригинала.

- Зарядка СБ осуществляется верхним коротроном с помощью высокого напряжения HV1 верхнего коротрона формирующего отрицательный заряд на внешней поверхности СБ.

- Проявление изображения осуществляется с помощью магнитного вала. С помощью вращающегося магнитного вала к СБ подается носитель (девелопер), имеющий отрицательный заряд, и тонер, имеющий положительный заряд, частицы которого притягиваются к отрицательно заряженному изображению на СБ. В результате этого на СБ появляется видимое изображение оригинала.

- Кассета с бумагой для копий используется при автоматическом режиме работы, когда лист бумаги подается из кассеты, а при ручной работе бумага подается вручную с верхнего правого лотка.

- Перенос изображения с СБ на бумагу происходит по мере вращения СБ на который подается бумага, несущая сильный отрицательный заряд от нижнего коротрона с напряжением постоянного тока HV2, в результате чего частицы тонера переходят на поверхность бумаги, и получается видимый отпечаток оригинала на бумаге.

- Отделителем бумаги с помощью коротрона разделения, на который подается напряжение переменного тока, производится нейтрализация отрицательно заряженного листа бумаги, и лист легко отделяется от СБ.

- Механический отделитель бумаги от СБ помогает отделить бумагу с копией оригинала от СБ.

- Ракель является узелом очистки СБ от тонера. Ракель, представляющий собой полоску плотной резины, очищает барабан от лишнего тонера и сбрасывает его в накопитель для отработанного тонера.

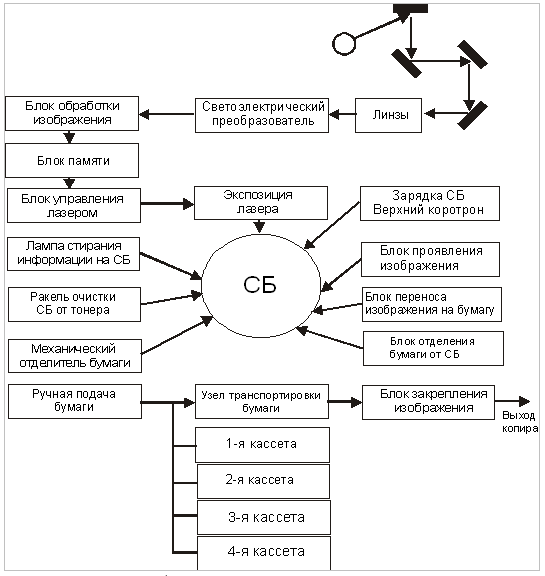

Рис. 1. Основные блоки, узлы и компоненты ЦКА



- Главная лампа стирания информации на СБ - лампа накаливания, светом которой нейтрализуются оставшиеся на СБ заряды. расположена параллельно оси СБ.

- Узел транспортировки копии к узлу закрепления, с помощью транспортера продвигает копию к узлу закрепления.

- Изображение на листе с копией, которое легко может уничтожаться от соприкосновения с другими предметами, необходимо закрепить на бумаге. Блок закрепления с помощью верхнего термовала и нижнего прижимного вала под действием высокой температуры и под давлением нижнего ролика «запекает» на листе бумаги стойкое изображение после чего копия подается на выходной лоток.

Технология цифрового копирования обеспечивает многократную распечатку копии единожды просканированного оригинала. Выбор цифрового аппарата при его покупке определяется не только ценой, но и эффективностью копировальных аппаратов или необходимостью использования дополнительно предоставляемых ими возможностей.
