Пример процедурыкалибровкиавтоматическогодатчика толщины (ATS).

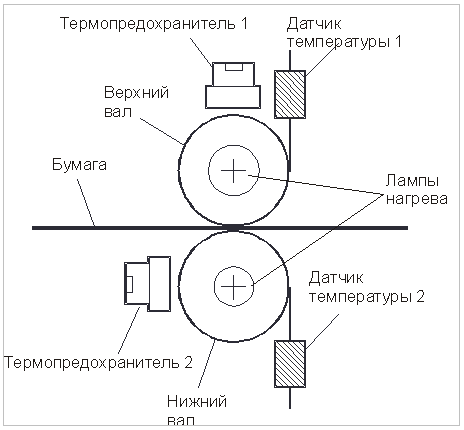

Качество печати сильно зависит от толщины материала, на котором выполняется печать. Некоторые принтеры способны самостоятельно измерять толщину материала и соответствующим образом регулировать температуру фьюзера и скорость печати. На рис. 1 показан узел фиксации, который выполнен с применением двух нагревательных валов - нижнего и верхнего.
При правильной установке значений датчика ATS температура валов для обычной бумаги (64-120 г/м2) будет составлять для верхнего вала 152-185 °С, а для нижнего 126-170 °С. Процедуру калибровки работы датчика необходимо выполнить после снятия или монтажа нового датчика ATS.
Рис. 1
Для правильной калибровки датчика ATS необходимо использовать прозрачную термостойскую пленку с толщиной 140 микрон (например от фирмы XEROXPhaser 35-SeriesPremium). Бумагу для калибровки лучше не использовать, так как неправильные установки в энергонезависимой памяти по данному датчику, могут вывести узел фиксации из строя, т. е. будет завышена температура фиксации. Характерным признаком завышенной температуры является двойной отпечаток на листе бумаги (повторение изображения) через определенное расстояние (143 мм), равное длине окружности нагревательного барабана. Температура фьюзера установлена слишком высокой для данного материала и тонер прилипает к валам фьюзера, а затем наносится на этот лист далее по листу или на следующий лист. Также эту калибровку необходимо выполнить и в том случае, если заменена энергонезависимая память NVRAM или любая деталь датчика ATS и его узлов. Подобная неисправность также будет наблюдаться, если датчик в процессе эксплуатации будет загрязнен. Поэтому прежде чем выполнять процедуры регулировки необходимо очистить датчик ADC с помощью слегка смоченной безворсовой ткани.
Регулировкаопорнойпластинки ATS.
Регулировка положения опорной пластинки выполняется в следующей последовательности операций.
1. Снять принт-картриджи и модуль переноса.
2. Открыть правую крышку и вручную подать через многоцелевой (универсальный) лоток МРТ лист прозрачной пленки так, чтобы он на 12 мм прошел через ролики регистрации (см. рис. 2).
3. Для регулировки положения опорной пластинки необходимо ослабить винт и переместить пластинку на нужное расстояние вверх или вниз, пока опорная пластинка не будет чуть касаться листа пленки (она будет на одном уровне с ним). Пластинка должна касаться нижней поверхности листа прозрачной пленки, но при этом лист не должен прогибаться. Если опорную пластинку установить слишком высоко, то может происходить застревание бумаги на роликах регистрации, а если слишком низко, то датчик будет неправильно измерять толщину бумаги.
4. После правильной регулировки положения опорной пластинки надо затянуть винт и подать лист прозрачнойпленкичерезроликирегистрации, чтобыегоможнобыловынуть.
5. После установки пластины захвата и узлов крышки проверить индикатор датчика, он должен
находится в правильном положении, как это показано на рис. 3. Если он выставлен не правильно, то с помощью регулировочной шестерни надо поднять или опустить индикатор в правильное положение.
Регулировочную шестерню можно поворачивать только в направлении по часовой стрелке, и не прикладывать к ней чрезмерных усилий, поскольку можно ее сломать.
6. Провести сборку принтера, установив на место модули барабанов и модуль переноса.
7. После сборки принтера выполните процедуру калибровки 4 листов.
Рис. 2
Рис. 3.
Процедура калибровки 4 листов ATS.
1. Войтиврежимдиагностики.
2. ПролистатьдоменюAdjustments/Calibrations (Регулировки/калибровки) инажатOK.
3. ВыбратьпунктATS 4-Sheet Calibration (Калибровка ATS по 4 листам) инажатьOK.
4. ВыбратьпунктEdit Thickness Data (Редактированниеданныхтолщины) инажатьOK.
5. ПрипоявлениизапросаSelect thickness units (Выберитеединицытолщины) выбратьmicrons (микроны) инажатьOK.
6. ПринтервойдетвменюEdit Thickness Data (Редактированиеданныхтолщины).
7.Изменить значение толщины на 140. Для этого с помощью кнопок Вверх/Вниз изменить значение первой цифры на 1, а затем с помощью кнопки Инфо перейти сначала ко второй, а потом к третьей цифре. После настройки значения в 140 нажать OK. Установленное значение в 140 микрон является средней толщиной прозрачной пленки типа Phaser 35-Series Premium.
8. Открыть многоцелевой лоток MPT и загрузить в него 4 листа прозрачной пленки типа Phaser 35-Series Premium Transparency.
9. НапереднейпанеливыбратьпунктExecute Thickness Calibration (Выполнитькалибровкутолщины) инажать OK.
10. Принтерпокажет, чтоонготовквыполнениюпроцедурыкалибровкиипоследовательноподастслоткаМРТ 3 листа пленки, используяихвкачествеэталонатолщины.
11. Посленастройкиэталонатолщиныпринтерподастчетвертыйлистиизмеритеготолщинудляпроверкиправильностикалибровки. Еслиизмереннаятолщиначетвертоголистапопадетвприемлемыйдопускдиапазонатолщины, топринтервыводитсообщениеThickness Calibration Passed (Калибровкатолщиныпрошлауспешно).Еслидлячетвертоголистабудетизмеренонеприемлемоезначениетолщины, топринтерсообщаетнадисплееThickness Calibration Failed(Отказ калибровки толщины). В этом случае нужно попробовать выполнить процедуру калибровки толщины по 4 листам ATS заново. Если и во второй раз произойдет отказ процедуры калибровки, то нужно выполнить регулировку положения опорной пластинки ATS и еще раз выполнить процедуру калибровки толщины 4 листов, пока она не будет выполнена успешно.
