Представленная на ремонт системная плата (ASUS P7P55D PRO), по словам ее владельца, имела такие недостатки: после сборки системной платы, установки на нее микропроцессора и др. компонентов, в составе системного блока не заработала нормально, но все остальные компоненты компьютера исправны (проверили установкой такой же материнской платы в системный блок).
Поиск неисправности в системной плате (рис. 1, 2) привезенной на ремонт производился по «классической» схеме на стенде, имитирующем оборудование ПК. В результате внешнего осмотра было установлено, что нет видимых повреждений, нет неустановленного оборудования, было видно, что плата эксплуатировалась в нормальных условиях и заметного ее загрязнения нет, осмотр контактов съемных компонентов материнской платы дефектов тоже не обнаружил.

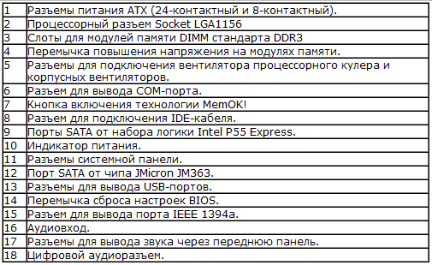

Рис. 1.

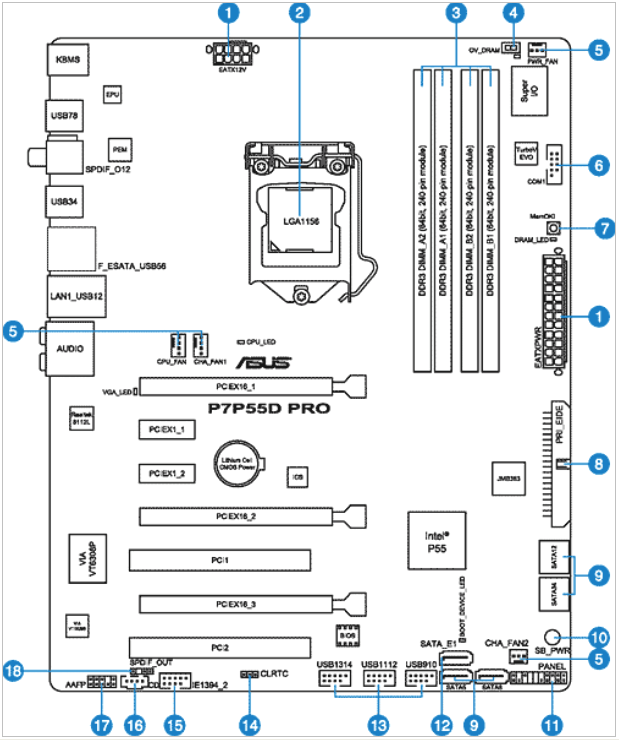

Рис. 2
До включения электропитания были проведены измерения, и было обнаружено, что напряжение батареи CMOS-памяти чуть ниже нормы, генератор часов реального времени (32.768 kHz) функционирует нормально (рис. 3), положение джамперов соответствует требованиям установленного оборудования и нормальным режимам работы.
Рис. 3. Фрагмент принципиальной схемы (схема формирования питания CMOS-памяти и кварцевый резонатор генератора часов реального времени)

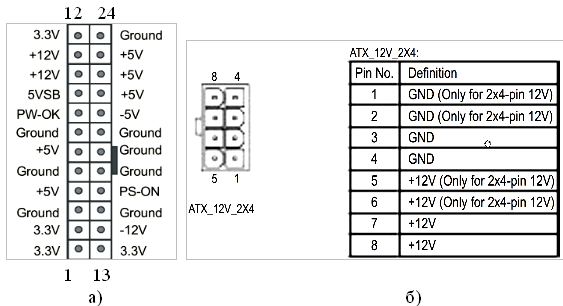

О возможном замыкании в цепях питания устройств, размещенных на данной системной плате можно судить, анализируя диагностическую информацию, полученную с разъема ATX (рис. 4) с помощью омметра. Измеряя сопротивление, например, между контактом +5 вольт и "землей" на разъеме электропитания в прямом и обратном измерении (при нормальной «нагрузке» при прямом и обратном измерении видна разница измеренного сопротивления в соотношении примерно 3:2). Данные наших замеров по всем вариантам питания говорили об отсутствии в «нагрузках» короткого замыкания, замеренного через линии питания (но ведь возможны замыкания или обрывы в логических цепях, а это может выясниться только после подаче на плату электропитания).
Рис. 4.
Подключили «хороший» блок питания к разъемам ATX системной платы и подали 220 вольт сети переменного тока на блок питания. Проверили наличие «дежурного» питания 5VSB и наличие высокого уровня сигнала PS-ON - они оказались в норме (см. рис. 4, а).
Нажали кнопку включения питания. После включения вторичного электропитания и анализа состояния системной платы было обнаружено, что тепловые эффекты и запахи, вызываемые излишним нагревом, отсутствуют, но не видна активность процессора. Провели проверку основных вторичных напряжений 12В, 5В, -12В, - 5В, 3.3В (рис. 4). Обнаружили, что вторичные напряжения с системного блока питания достигли номинальных значений и колеблются в пределах допуска, при этом блок питания формирует с выхода PW-OK (рис. 4, контакт 8 разъема питания) сигнал «хорошее питание». Сделали вывод, что вся внешняя система электропитания функционирует нормально и не перегружена.
Далее решили проконтролировать систему питания расположенную на материнской плате в состоянии «зависания». Начали исследование с микропроцессора. Проконтролировали все питание на соответствующих контактах и напряжение питания ядра процессора – отклонений не обнаружили.
В плате ASUS P7P55D реализован 12+2-фазный импульсный регулятор напряжения питания, то есть 12 фаз питания применяются для процессора и две фазы — для памяти. Вокруг процессорного разъема на материнской плате ASUS P7P55D можно насчитать 14 дросселей с ферритовыми сердечниками и по два твердотельных конденсатора на каждый дроссель (по два MOSFET-транзистора на каждый дроссель и по одному MOSFET-драйверу на каждую пару MOSFET-транзисторов). Исключение составляют две последние пары MOSFET-транзисторов, которые образуют две дополнительные фазы питания памяти.
При дальнейшем контроле было обнаружено, что на разъемах модулей памяти DIMM (DDR3) нет питания 1,5 В.
Модули DDR3 DIMM c 240 контактами имеют по два ключа на каждой стороне, что обеспечивает совместимость модулей с низко- и высокопрофильными фиксаторами разъемов системной платы. Ключ соединителя смещен по отношению к центру модуля DIMM во избежание установки модуля обратной стороной в разъем. Метка ключа размещена в центре между контактами 48 и 49 передней стороны модуля (между контактами 168 и 169 на задней стороне). Все модули DDR3 DIMM работают с напряжением 1,5 В, поэтому ключ напряжения отсутствует.

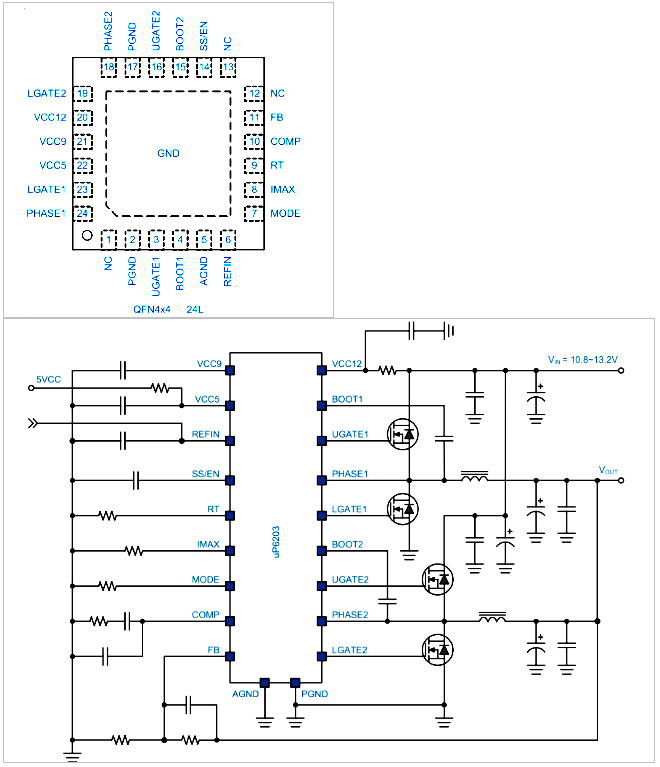

На плате ASUS P7P55D, 2-х фазный регулятор напряжения питания памяти использует в качестве управляющего PWM-контроллера 2-фазный контроллер UP6203 компании uPl Semiconductor (рис. 5,6), который поддерживает режим переключения фаз питания.
Рис. 5. Двухфазный контроллер UP6203 для управления двумя фазами питания памяти.
Рис. 6. Контроллер UP6203.
Проверка ключевых транзисторов, емкостей, дросселей показала их исправность, пришлось выпаять и проверить контроллер UP6203, который и оказался неработоспособным. Его замена (взятая с нерабочей материнской платы) решила проблему – питание модулей памяти восстановилось и успешно прошла загрузка операционной системы.
